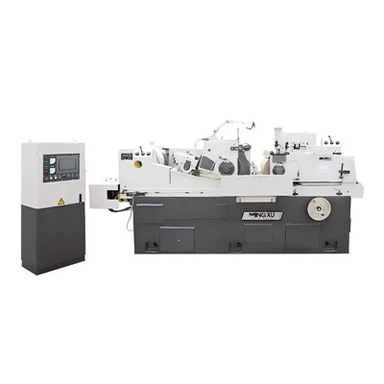

उच्च परिशुद्धता चौड़ा-व्हील सेंटरलेस ग्राइंडर

MX{0}M10200 सीरीज हाई{{2}प्रिसिजन वाइड{{3}व्हील सेंटरलेस ग्राइंडर एक हाई{4}एंड सीएनसी मशीन टूल है जिसे लंबे शाफ्ट पार्ट्स की हाई{5}वॉल्यूम, हाई{6}सटीक ग्राइंडिंग के लिए डिजाइन किया गया है। यह अत्यधिक कुशल "एक" पास, पूर्ण" प्रक्रिया निर्माण" मशीनिंग मोड को सक्षम करने के लिए एक उच्च कठोरता संरचना के साथ मिलकर एक अल्ट्रा-{8}चौड़े ग्राइंडिंग व्हील (आमतौर पर 300 मिमी से अधिक या उसके बराबर) का उपयोग करके पारंपरिक केंद्र रहित ग्राइंडर व्हील की चौड़ाई की सीमाओं को तोड़ता है। यह ऑटोमोटिव, हाइड्रोलिक्स और टेक्सटाइल जैसे उद्योगों में लंबे शाफ्ट भागों के लिए उत्पादन लाइनों में उपकरण का एक मुख्य टुकड़ा है।







• अल्ट्रा-चौड़े ग्राइंडिंग व्हील, दोहरीकरण क्षमता

* क्रांतिकारी डिज़ाइन:300 मिमी से 600 मिमी (या इससे भी अधिक चौड़े) तक के विशाल ग्राइंडिंग पहियों से सुसज्जित, ग्राइंडिंग संपर्क क्षेत्र सामान्य मॉडलों की तुलना में 2 से 3 गुना अधिक है।

* पीसने के माध्यम से उच्च-गति:बड़े गाइड व्हील झुकाव कोणों का समर्थन करता है, जिससे वर्कपीस की अक्षीय फ़ीड दर में काफी वृद्धि होती है। 500 मिमी - 1500 मिमी लंबाई के लंबे शाफ्ट के लिए, मशीनिंग चक्र का समय 50% -70% तक कम किया जा सकता है, जिससे एकल-शिफ्ट आउटपुट में उल्लेखनीय वृद्धि हो सकती है।

* कोई उपकरण चिह्न नहीं:अल्ट्रा{0}चौड़ा कवरेज संकीर्ण पीसने वाले पहियों के साथ बार-बार पीसने के कारण होने वाले उपकरण के निशान और सर्पिल निशान से बचाता है, जिसके परिणामस्वरूप उत्कृष्ट सतह स्थिरता होती है।



• परम कठोरता, स्थिर परिशुद्धता

* हाइड्रोस्टैटिक स्पिंडल सिस्टम:चौड़े ग्राइंडिंग पहियों द्वारा उत्पन्न विशाल रेडियल भार के लिए, यह हाइड्रोस्टैटिक स्पिंडल या अल्ट्रा{0}बड़े व्यास वाले गतिशील रूप से संतुलित स्पिंडल के साथ मानक आता है, जो उच्च गति रोटेशन के दौरान शून्य कंपन और शून्य विरूपण सुनिश्चित करता है।

* खनिज कास्टिंग बिस्तर:पूरी मशीन का आधार पॉलिमर कंक्रीट (खनिज कास्टिंग) से बनाया गया है, जिसमें कच्चा लोहा के सदमे अवशोषण प्रदर्शन और अत्यधिक उच्च तापीय स्थिरता है, जो लंबे समय तक निरंतर मशीनिंग के दौरान बहाव के बिना सटीकता सुनिश्चित करता है।

* अतिरिक्त-लंबी कार्बाइड सपोर्ट प्लेट:विशेष रूप से डिज़ाइन की गई विस्तारित इंटीग्रल कार्बाइड सपोर्ट प्लेट का उपयोग करते हुए, यह प्रभावी ढंग से पतले वर्कपीस का समर्थन करता है, अपने स्वयं के वजन के कारण झुकने वाली विकृति को रोकता है और 0.002 मिमी / 500 मिमी के भीतर आसानी से बेलनाकारता को नियंत्रित करता है।



• इंटेलिजेंट सीएनसी, बंद-लूप नियंत्रण

* बहु-अक्ष लिंकेज:4-5 अक्ष सीएनसी प्रणाली (एक्स/जेड/सी/ए/वाई) से सुसज्जित, जो ग्राइंडिंग व्हील फीड, गाइड व्हील स्पीड/एंगल और ड्रेसर मूवमेंट के सटीक डिजिटल नियंत्रण को सक्षम करता है।

*ऑनलाइन माप मुआवजा:उदाहरण के लिए, इंजन सिलेंडर बोर आकार नियंत्रण और त्रुटि निवारण विधियों में MARPOSS मापने वाले उपकरण के अनुप्रयोग को एकीकृत करते हुए, यह स्वचालित रूप से वर्कपीस आयामों की वास्तविक समय निगरानी द्वारा ग्राइंडिंग व्हील घिसाव और थर्मल विरूपण की भरपाई करता है, ±0.001 मिमी के आयामी सहिष्णुता नियंत्रण को प्राप्त करता है।

* अनुकूली पीसना:बिल्ट-इन इंटेलिजेंट ग्राइंडिंग साइकल सॉफ्टवेयर स्वचालित रूप से भत्ते के आधार पर फ़ीड रणनीति (रैपिड ट्रैवर्स - रफ ग्राइंडिंग - फाइन ग्राइंडिंग - फिनिशिंग) को समायोजित करता है, जलने से बचाता है और चक्र समय को अनुकूलित करता है।



• शक्तिशाली शीतलन, हरित विनिर्माण

* पूर्ण-क्षेत्र स्प्रे प्रणाली:ग्राइंडिंग व्हील की चौड़ाई के साथ उच्च {{0} दबाव नोजल के कई सेट व्यवस्थित किए जाते हैं, जो उच्च {{1} फ्लो {{2} दर कूलिंग पंप (100 एल / मिनट) के साथ संयुक्त होते हैं, जो ग्राइंडिंग क्षेत्र की पर्याप्त शीतलन और चिकनाई सुनिश्चित करते हैं और वर्कपीस को जलने से रोकते हैं।

* उच्च-दक्षता निस्पंदन और चिप हटाना:मानक विन्यास में एक बड़ा चुंबकीय विभाजक + पेपर बेल्ट फिल्टर (या केन्द्रापसारक विभाजक) शामिल है, जो बड़ी मात्रा में पीसने वाले मलबे को जल्दी से हटा देता है, शीतलक को साफ रखता है, और पीसने वाले पहिये के जीवन को बढ़ाता है।

* तेल धुंध शुद्धिकरण:एक नकारात्मक दबाव तेल धुंध कलेक्टर के साथ पूरी तरह से संलग्न आवरण पर्यावरणीय उत्सर्जन मानकों को पूरा करता है और कार्यशाला के वातावरण में सुधार करता है।







उद्योग क्षेत्र	विशिष्ट वर्कपीस	प्रसंस्करण लाभ
स्वचालित भाग	ड्राइव शाफ्ट, स्टीयरिंग टाई रॉड्स, शॉक अवशोषक पिस्टन रॉड्स, वाल्व लिफ्टर	लाखों वार्षिक उत्पादन मात्रा के लिए उच्च दक्षता, लंबे शाफ्ट की सीधीता सुनिश्चित करना
हाइड्रोलिक्स और न्यूमेटिक्स	हाइड्रोलिक सिलेंडर पिस्टन रॉड, सिलेंडर रॉड, प्लंजर पंप कोर	मिरर फ़िनिश (रा<0.2μm), no spiral marks, excellent sealing performance
कपड़ा मशीनरी	घूमने वाले रोलर्स, स्पिंडल, लंबी पिनें	पतले शाफ्ट, चिकनी और एकसमान सतह में कंपन की समस्या का समाधान करता है
असर उद्योग	लंबे बेलनाकार रोलर्स, रेलवे बेयरिंग रोलर	अच्छी बैच स्थिरता, अत्यधिक उच्च ज्यामितीय परिशुद्धता
सामान्य मशीनरी	विभिन्न ऑप्टिकल शाफ्ट, गाइड रेल शाफ्ट, प्रिंटिंग रोलर शाफ्ट	विभिन्न स्टील और स्टेनलेस स्टील सामग्री, लचीली प्रक्रियाओं के अनुकूल







प्रोडक्ट का नाम	उच्च परिशुद्धता चौड़ा-व्हील सेंटरलेस ग्राइंडर
नमूना	एमएक्स-एम10200
प्लंज-फ़ीड
पीसने का व्यास	10-200 मिमी
अधिकतम. पीसने की लंबाई	390 मिमी
-फ़ीड के माध्यम से
पीसने का व्यास	10-200 मिमी
ग्राइंडिंग व्हील विशिष्टता	P600x400x305मिमी
रेगुलेटिंग व्हील विशिष्टता	P350x400x203mm
पीसने वाले पहिये की गति	1110r/मिनट
पहिए की गति को नियंत्रित करना (स्टेपलेस)	10-200r/मिनट
व्हील फ़्रेम कुंडा कोण को विनियमित करना
खड़ा	-2 डिग्री - +4 डिग्री
क्षैतिज	-2 डिग्री - +4 डिग्री
ग्राइंडिंग व्हील फ़्रेम न्यूनतम फ़ीड मात्रा	0.002मिमी
व्हील फ़्रेम न्यूनतम फ़ीड मात्रा को विनियमित करना	0.01 एम एम
ग्राइंडिंग व्हील ड्रेसर फ़ीड राशि/विभाजन	0.01 एम एम
व्हील ड्रेसर फ़ीड राशि/विभाजन का विनियमन	0.01 एम एम
ग्रि की केंद्र रेखा से ऊँचाई। व्हील और रेग. काम करने के लिए पहिया आराम	290 मिमी
कुल शक्ति
ग्राइंडिंग व्हील मोटर	30 किलोवाट
व्हील मोटर का विनियमन	2.2 किलोवाट
बिजली की आपूर्ति	3N 50Hz 380V
मशीन आयाम (LxWxH)	3600x1850x1720मिमी
मशीन वजन	लगभग 10000 कि.ग्रा
सटीकता (मानक पट्टियाँ)
गोलाई	0.002मिमी
बेलनाकारता	0.005मिमी
बेअदबी	Ra0.32μm



टिप्पणी:विशिष्ट पैरामीटर और कॉन्फ़िगरेशन को ग्राहक वर्कपीस चित्र और उत्पादन क्षमता आवश्यकताओं के आधार पर अनुकूलित किया जा सकता है।





* लागत में कमी और दक्षता में सुधार:यद्यपि प्रारंभिक निवेश अधिक है, प्रति टुकड़ा लागत काफी कम हो जाती है, जिसके परिणामस्वरूप कम भुगतान अवधि (आमतौर पर 1-2 वर्ष) होती है।

* गुणवत्ता उन्नयन:लंबे समय तक शाफ्ट ग्राइंडिंग में गुणवत्ता संबंधी दर्द बिंदुओं जैसे अवतलता, सर्पिल निशान और जलन को पूरी तरह से हल करता है, जिससे उत्पाद की गुणवत्ता बढ़ती है।

* स्वचालन अनुकूल:संरचनात्मक डिज़ाइन स्वाभाविक रूप से स्वचालित लोडिंग रैक, गैन्ट्री रोबोट, या अन्य रोबोटिक सिस्टम के साथ एकीकरण के लिए उपयुक्त है, जो आसानी से मानव रहित, लाइट आउट कारखानों के निर्माण को सक्षम बनाता है।

* प्रक्रिया विस्तार:न केवल सामान्य स्टील भागों के लिए उपयुक्त है, बल्कि, जब सीबीएन पीसने वाले पहियों के साथ उपयोग किया जाता है, तो यह असरदार स्टील और टूल स्टील जैसी उच्च कठोरता वाली सामग्री को कुशलतापूर्वक पीस सकता है।



हमारे चौड़े {{0}पहिया केंद्र रहित ग्राइंडर लंबे {{1}शाफ्ट भागों के सटीक निर्माण के लिए अंतिम समाधान हैं। वे "वाइड व्हील टेक्नोलॉजी" को "आधुनिक सीएनसी इंटेलिजेंस" के साथ पूरी तरह से एकीकृत करते हैं, जो उच्च आउटपुट, उच्च परिशुद्धता और उच्च स्थिरता का पीछा करने वाले विनिर्माण उद्यमों के लिए शक्तिशाली उत्पादकता उपकरण प्रदान करते हैं। हमसे अभी संपर्क करें!
